     	  	 (PYHL—14A)HTF(A)消防高溫排煙節能混流式通風機
文章來源:混流風機 作者:混流風機小編 發布時間:2017-02-23 16:44:43 瀏覽次數:15458

                [導讀]:HTF(A)系列消防高溫排煙軸流風機廣泛應用于高層建筑、烘房、地下車庫、地鐵、隧道等場合消防排煙和送排通風。HTF系列風機設計獨特:高溫電機全封閉內置,配設專門的電機冷卻系統,采用CAD軟件多目標優化設計的軸流和混流葉輪結構,通過多速驅動形式,達到一機兩用(即常用送排通風和消防試用時高溫排煙),已被全國各大城市消防部門認可采用。▶ 語音朗讀




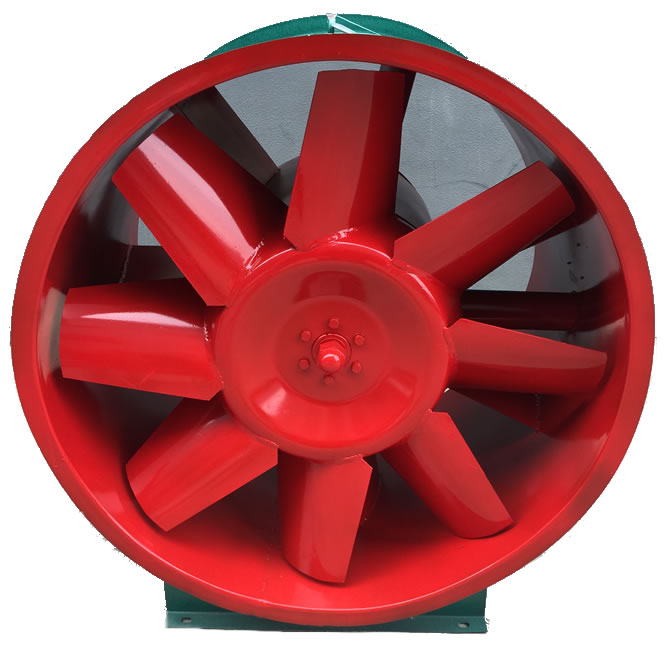

	產品名稱: HTF(A)系列消防高溫排煙軸流風機
廣泛應用于高層建筑、烘房、地下車庫、地鐵、隧道等場合消防排煙和送排通風

詳細信息:
	HTF系列風機設計獨特:高溫電機全封閉內置,配設專門的電機冷卻系統,采用CAD軟件多目標優化設計的軸流和混流葉輪結構,通過多速驅動形式,達到一機兩用(即常用送排通風和消防試用時高溫排煙),配設電控箱后可遠程自動控制、具有耐高溫性能良好、效率高、體積小,安裝簡便(水平、垂直、吊裝均可)等優點。按GBJ500-45-95消防規范測試標準測定,能在400℃高溫條件下連續運行100分鐘以上,介質溫度100℃條件下,連續運行20小時/次不損壞,已被全國各大城市消防部門認可采用。
一、風機的結構特性
風機主要有葉輪、機殼、進口集流器、導流片、電動機等部件組成。葉輪采用有子午加速特點的扭曲平板片焊接在輪轂上。經動平衡校驗,超速試驗,具有良好的空氣動力性能。機殼采用圓筒形,與消音功能的集流器聯接成整體。出口裝有導流片,具有良好的氣流分布,壓力穩定。pyhl消防高溫排煙風機設計二次進風,有利于降低電機的環境溫度。二、風機的用途
HTF(A)系列(PYHL—14A)高溫排煙混流通風機廣泛應用于地下隧道、地下車庫、高級民用建筑、冶金、廠礦等場所的通風換氣及消防高溫排煙,HTF(PYHL—14A)系列風機工作溫度為300℃。氣體內不允許有粘性物質,所含的塵土及硬顆粒不等于150mg/m3,特殊環境可選用防爆型混流風機。三、風機性能的選擇
風機的性能可從表上查閱,表中列出的性能是最高效率范圍內的性能,按流量分為五個特點,選用時按性能表為準,出廠的風機合格品性能在額定流量下全壓值不超過±5%。性能選用表是標準狀態下的性能。無論技術文件或定貨要求的性能均按標準狀態為準,標準狀態大氣壓為101325pa,t=20,相對溫度--50%空氣狀態,當實際使用條件下與上述不符合時按有關公式進行換算。風機安裝方式可分為立式和臥式,如立式安裝在訂貨中注明,如流量,壓力安裝尺寸等性能參數有特殊要求時,公司將為您另行設計生產。HTF(PYHL-14A)系列通風機的流量數值為300℃高溫空氣的流量值,比平常選用時HL3—2A系列風機流量值±5%.
四、型號說明


五、性能參數表
HTF(A)-Ⅰ(Ⅱ)型(單、雙速) 性能參數|
 |
 |
注:雙速風機重量參考同號中高速風機的重量。

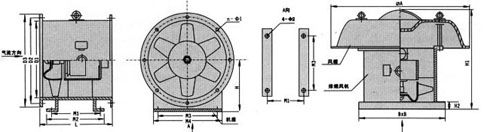

六、HTF(A)型風機外型尺寸表(單位:mm)

|
						機號
					 |
						D1
					 |
						D2
					 |
						D3
					 |
						M1
					 |
						M2
					 |
						M3
					 |
						M4
					 |
						L(Ⅰ型)
					 |
						L(Ⅱ型)
					 |
						n-Φ1
					 |
						4-Φ2
					 |
						H
					 |
						H1
					 |
						ΦA(chǔ)
					 |
						B
					 |
						B2
					 |
|
						4
					 |
						410
					 |
						440
					 |
						470
					 |
						340
					 |
						380
					 |
						200
					 |
						300
					 |
						510
					 |
						600
					 |
						8-8.5
					 |
						Φ12.5
					 |
						70
					 |
						1040
					 |
						890
					 |
						600
					 |
						60
					 |
|
						4.5
					 |
						460
					 |
						490
					 |
						520
					 |
						350
					 |
						390
					 |
						250
					 |
						350
					 |
						530
					 |
						640
					 |
						8-8.5
					 |
						Φ12.5
					 |
						300
					 |
						1060
					 |
						890
					 |
						650
					 |
						60
					 |
|
						5
					 |
						510
					 |
						550
					 |
						580
					 |
						380
					 |
						420
					 |
						300
					 |
						400
					 |
						590
					 |
						650
					 |
						8-8.5
					 |
						Φ12.5
					 |
						320
					 |
						1120
					 |
						1000
					 |
						700
					 |
						60
					 |
|
						5.5
					 |
						560
					 |
						600
					 |
						630
					 |
						470
					 |
						510
					 |
						400
					 |
						500
					 |
						610
					 |
						680
					 |
						10-10.5
					 |
						Φ12.5
					 |
						350
					 |
						1150
					 |
						1000
					 |
						750
					 |
						60
					 |
|
						6
					 |
						610
					 |
						650
					 |
						690
					 |
						540
					 |
						580
					 |
						400
					 |
						500
					 |
						700
					 |
						700
					 |
						10-10.5
					 |
						Φ14.5
					 |
						380
					 |
						1170
					 |
						1000
					 |
						800
					 |
						60
					 |
|
						6.5
					 |
						660
					 |
						700
					 |
						740
					 |
						570
					 |
						610
					 |
						400
					 |
						500
					 |
						780
					 |
						800
					 |
						10-10.5
					 |
						Φ14.5
					 |
						410
					 |
						1270
					 |
						1220
					 |
						850
					 |
						80
					 |
|
						7
					 |
						710
					 |
						750
					 |
						790
					 |
						570
					 |
						610
					 |
						500
					 |
						600
					 |
						800
					 |
						870
					 |
						10-10.5
					 |
						Φ14.5
					 |
						430
					 |
						1270
					 |
						1220
					 |
						950
					 |
						80
					 |
|
						8
					 |
						810
					 |
						850
					 |
						890
					 |
						570
					 |
						610
					 |
						500
					 |
						600
					 |
						800
					 |
						870
					 |
						12-12.5
					 |
						Φ14.5
					 |
						490
					 |
						1310
					 |
						1340
					 |
						1050
					 |
						80
					 |
|
						9
					 |
						910
					 |
						950
					 |
						990
					 |
						580
					 |
						640
					 |
						600
					 |
						700
					 |
						900
					 |
						900
					 |
						12-12.5
					 |
						Φ16.5
					 |
						560
					 |
						1370
					 |
						1650
					 |
						1150
					 |
						80
					 |
|
						10
					 |
						1010
					 |
						1050
					 |
						1090
					 |
						580
					 |
						640
					 |
						600
					 |
						700
					 |
						900
					 |
						900
					 |
						12-12.5
					 |
						Φ16.5
					 |
						610
					 |
						1530
					 |
						1650
					 |
						1250
					 |
						80
					 |
|
						11
					 |
						1110
					 |
						1160
					 |
						1210
					 |
						580
					 |
						640
					 |
						700
					 |
						800
					 |
						950
					 |
						960
					 |
						14-12.5
					 |
						Φ16.5
					 |
						660
					 |
						1590
					 |
						1800
					 |
						1400
					 |
						100
					 |
|
						12
					 |
						1210
					 |
						1360
					 |
						1310
					 |
						730
					 |
						800
					 |
						800
					 |
						900
					 |
						1160
					 |
						1200
					 |
						14-12.5
					 |
						Φ16.5
					 |
						730
					 |
						1650
					 |
						1800
					 |
						1500
					 |
						100
					 |
|
						13
					 |
						1310
					 |
						1360
					 |
						1410
					 |
						730
					 |
						800
					 |
						900
					 |
						1000
					 |
						1160
					 |
						1200
					 |
						16-12.5
					 |
						Φ18.5
					 |
						760
					 |
						1650
					 |
						1800
					 |
						1600
					 |
						100
					 |
|
						15
					 |
						1510
					 |
						1560
					 |
						1610
					 |
						730
					 |
						800
					 |
						1040
					 |
						1200
					 |
						1200
					 |
						1200
					 |
						18-12.5
					 |
						Φ18.5
					 |
						860
					 |
						1650
					 |
						2500
					 |
						1800
					 |
						100
					 |
注:1、屋頂式風機基礎高度應≥ 250mm 。
2、風機出廠時法蘭一般不打孔,n-Φ1僅供參考,若要打孔請用戶在訂貨時說明。

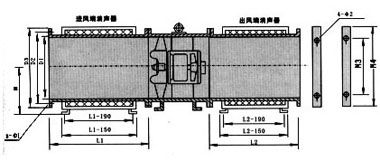

七、HTF型風機配帶消聲器外形尺寸表 [配帶圖示消聲器后風機可降噪約8-20dB(A)]
|   | 單位:mm | |||||||||||
|
 | ||||||||||||
| 注:消聲器長度可根據用戶要求及消聲量選取,除表中規定尺寸外,也可選擇所需尺寸。 | ||||||||||||
| 注:D1、D2D、3、H、M3、M4、n-Φ1、4-Φ2參加風機外形尺寸表 | ||||||||||||
