隨著各種工業裝置規模的日益大型化，消防強排煙風機使用更加廣泛。消防強排煙風機在試車前，應仔細閱讀產品說明書，并嚴格按照接線圖所示方法接線。

很多公司在安裝消防強排煙風機時,由于電工師傅對消防排煙風機不是很了解,出現了線路接反,葉輪反轉燒壞電機的現象,今天我們就講一下正確的消防強排煙風機接線方法,希望對大家有所幫助.

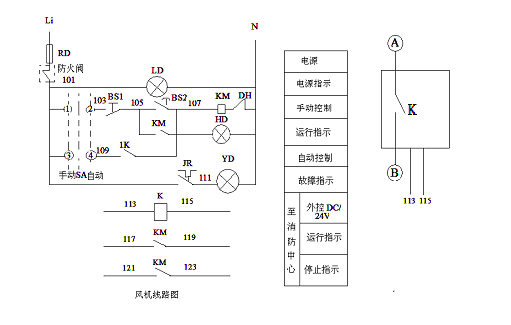

消防強排煙風機接線圖

1、從消防主機拉五根線到消防強排煙風機電源控制箱，分別接請求，應答，常態，故障，COM,當然不同的消防設備，有不同的接法，具體還要看現場消防主機.

2、這個是消防聯動的問題，當探測區域內的報警器（煙感，溫感）手報等發出報警信號后，消防主機接受這個信號，發出報警信號，并通過預先在主機內設置好的程序，是相應的聯動系統動作（電源強切，電梯迫降，卷簾控制，聲光報警，廣播啟動，排煙風機啟動等）。

3、如果消防主機是在自動襠上，就會自動啟動相應的聯動系統，如果在手動，會發出請求信號，需要操作員手動啟動。  消防設備上需要安裝了有多線控制盤，然后連五根線到風機控制箱，分別接啟動，停止，反饋，故障，COM，接線端上。

消防排煙風機的接線法

1、通常,我們風機所配電機的功率在三千瓦一下的為Y接法;三千瓦以上的為△接法.

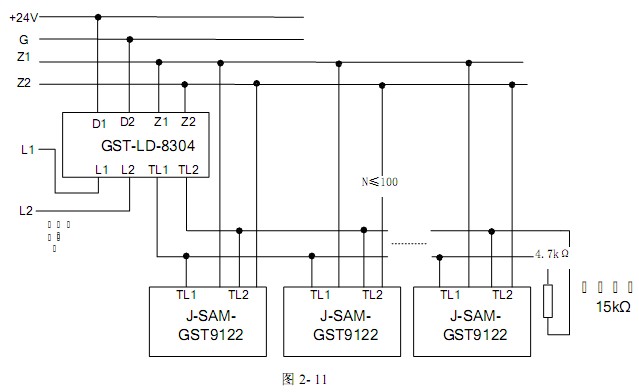

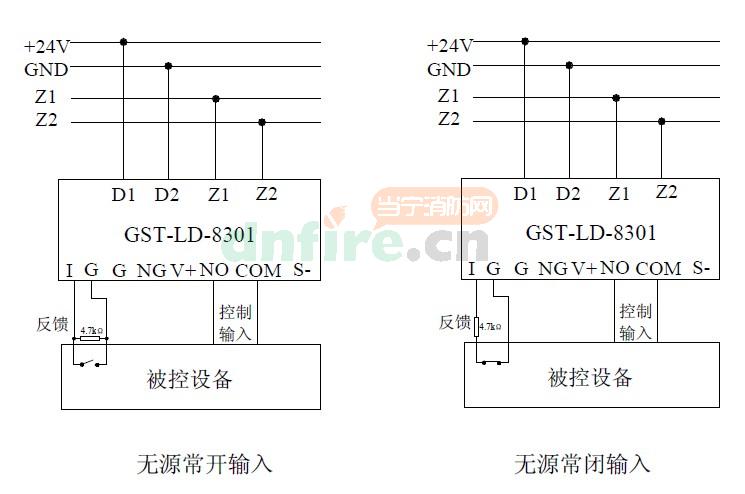

2、消防控制室到消防排煙風機的聯動控制，通常采用多線直接控制，敷設四芯電纜到風機控制柜。報警主機的手動多線盤有2芯24V輸出和無源常開反饋接口，接線時對應消防風機控制柜的啟動端子和無源常開信號反饋端子即可。也就是說QD+,QD-之間是24V輸出，接控制柜24V啟動，HD+,QD-之間是無無源常開反饋信號輸入，接控制柜的反饋。

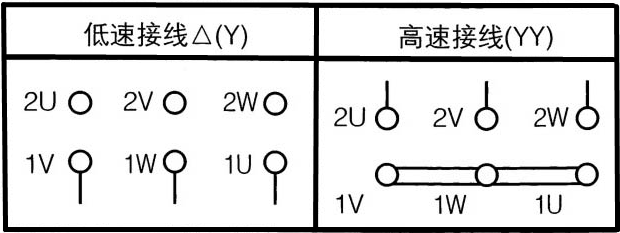

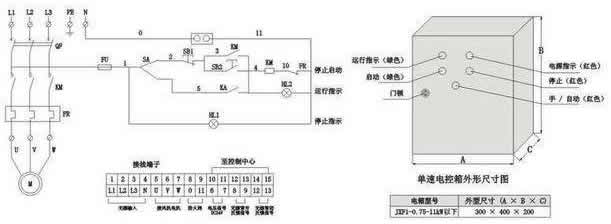

3、雙速消防排煙風機的接線方法,雙速風機所配雙速電機其定子繞組為△/YY(或Y/YY)接法.兩種接線方法如圖所示:第一個是單速消防高溫排煙風機的接法,另一個是雙速消防強排煙風機接線圖.

4、雙速消防排煙風機的控制原則:我們雙速風機所配雙速電機其定子繞組為△/YY(或Y/YY)接法,調速基本原理通過 改變電機定子繞組間的連接方式,使其改變極數以達到調速目的,低速工作時為△(或Y)方式,高速工作時為YY方式.風機電控箱所配的斷路器、保護裝置及其 他電器元件,必須按風機額定容量正確合理選配.

5、如果單獨試雙速消防排煙風機時,必須為低速為1#線端子進電,2#線端子空;高速為1#線端子串 聯,2#線端子進電.嚴禁在調試過程中將接線端子混淆,否則電機立即燒毀.

6、風機得有配電箱控制開啟和停止，配風機電箱的廠家需加消防24V控制開啟關閉兩套，直啟停和聯動啟停，你提到的四顆雙絞線是聯動線姐消防控制模塊控制聯動啟停風機，再布一顆2--6芯1.5平方線，幾芯取決于消防設備，6芯多數都能實現，最多8芯。

以上的講解就是正確的消防排煙風機接線方法,希望電工在消防排煙風機安裝調試接線前好好地看看說明書或者以上介紹,不要再出現燒壞電機的情況了.
